Electrosteel France : Une excellence Forger depuis 1955
Electrosteel France, fondé en 1955, s'est érigé en un pilier de l'industrie des canalisations en fonte ductile. Les produits Electrosteel ne se contentent pas de répondre aux normes les plus strictes, mais ils les surpassent grâce à une ingénierie de pointe. Les tuyaux et raccords en fonte ductile d'Electrosteel se distinguent par leur épaisseur supérieure, offrant une résistance exceptionnelle, une haute élasticité et une durabilité impressionnante, dépassant souvent les 100 ans.
En faisant confiance à Electrosteel, vous choisissez la fiabilité d'un groupe international avec une présence mondiale, tout en bénéficiant d'un service de proximité grâce à un réseau de plus de 200 points de vente à travers la France. Les experts d'Electrosteel vous accompagnent à chaque étape de votre projet, de la conception à la livraison, assurant un support sur le terrain pendant toute la durée du chantier.
Gamme de raccords emboîtement automatique : Une technologie de pointe
La gamme de raccords emboîtement automatique d'Electrosteel offre une solution complète pour répondre à divers besoins en matière de canalisations. Cette gamme comprend des raccords de DN 80 à 1200 avec emboîtement automatique pour joint standard type TYTON, ainsi que des raccords de DN 80 à 600 avec emboîtement pour joint verrouillé type Vi+. De plus, des raccords avec revêtement renforcé intérieur et extérieur en époxy bleu d'une épaisseur minimale de 250 µm sont également disponibles.
L'étanchéité des raccords emboîtement automatique est assurée par le système de joint automatique flexible TYTON®. Ce système permet une installation rapide et facile tout en permettant des flexions angulaires maximales. Adapté aux conditions les plus extrêmes, le joint TYTON® est également utilisé dans les canalisations hautes pressions en version verrouillée.
Présentation détaillée de la gamme de raccords emboîtement automatique

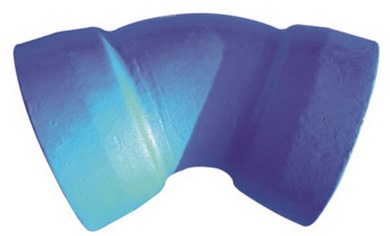

- Coude 1/4
- Coude 1/8
- Coude 1/16
- Coude 1/32
- Manchon
- Té avec 3 emboîtures
- Té avec 2 emboîtures et une tubulure à bride
- Cône
- Bride Emboîtement ISO PN 10 - ISO PN16 - ISO PN25
Mise en oeuvre simplifiée
La mise en œuvre des raccords emboîtement automatique Electrosteel est facilitée par des étapes claires et des méthodes d'assemblage bien définies.
Préparation des extrémités des tuyaux coupés avant emboîtement
Avant l'emboîtement, il est essentiel de préparer soigneusement les extrémités des tuyaux coupés. Les bavures et bords tranchants doivent être ébavurés par limage ou meulage. Les tuyaux en fonte ELECTROSTEEL de DN 80 à DN 300 sont calibrés et peuvent être coupés sur site jusqu'à deux tiers de la longueur du tuyau mesurée depuis l'extrémité du bout uni.
Pose des raccords droits
Les procédures d'assemblage varient en fonction du type de raccordement. Cependant, quelques conditions de base doivent être assurées pour tous les types de raccordement, notamment la propreté de toutes les pièces, la bonne position de tous les éléments, l'alignement parfait des deux éléments à emboîter, la position centrale du bout uni dans l'emboîture, et un respect strict des recommandations pour l'assemblage.
Emboîtement à la Barre à Mine (pour DN 80 à DN 150)
La barre à mine fait levier contre le sol, protégeant la face de l'emboîture du tuyau avec une pièce de bois dur. L'assemblage se fait par l'effet de levier de la barre à mine.
Pose des coudes
Pour les diamètres de DN 80 à DN 400, l'utilisation de deux palans à chaîne de capacité 0,75 tonnes disposés diamétralement opposés, plus quatre élingues textiles rondes de longueur fonction du diamètre de la canalisation, est recommandée.
Méthodes d'assemblage des emboîtements automatiques
Avant de positionner le joint, assurez-vous de nettoyer soigneusement le bout uni et l'intérieur de l'emboîture. Gratter les surplus à l'aide du tournevis coudé, notamment l'époxy et la saleté. Nettoyez l'emboîtement où doit se placer le joint et donnez-lui une forme de cœur.
Pour faciliter l'insertion du joint dans les tuyaux et raccords, formez une deuxième boucle du côté opposé. Les deux petites boucles pourront alors facilement être insérées dans leur emplacement final. Ne lubrifiez pas la gorge de l'emboîtement avant la mise en place du joint. Placez le joint bien dans la rainure, vérifiant que la base du joint soit coincée dans la rainure. Après avoir inséré le joint, appliquez du lubrifiant Electrosteel sur toute la surface. Appliquez également une bonne couche de lubrifiant sur le bout uni du tuyau à insérer pour faciliter l'emboîtement.
En suivant ces étapes précises, vous garantissez une mise en œuvre optimale des raccords emboîtement automatique Electrosteel, assurant ainsi la pérennité et la performance de vos infrastructures de canalisations.
