Colliers Huot

Les colliers Huot P 88 (avec vis de blocage) et P 89 (sans vis de blocage) sont spécialement conçus pour les tubes en plastique. Alors que les colliers  LP 88 (avec vis de blocage), LP 89 (sans vis de blocage), LP 389, LP 9189 sont adaptés pour une utilisation sur des tubes rigides.

L’ensemble des colliers de prise en charge Huot bénéficient des caractéristiques suivantes :

• PFA 16
• Revêtement de protection du corps époxy poudre 300 µm,
• Boulonnerie acier zingué bichromaté NF E 25-032 ou modèle spécifique avec vis inox A2 (304)
• Taraudage au pas métrique M 40x3 (PB) ou M55x3 (GB)

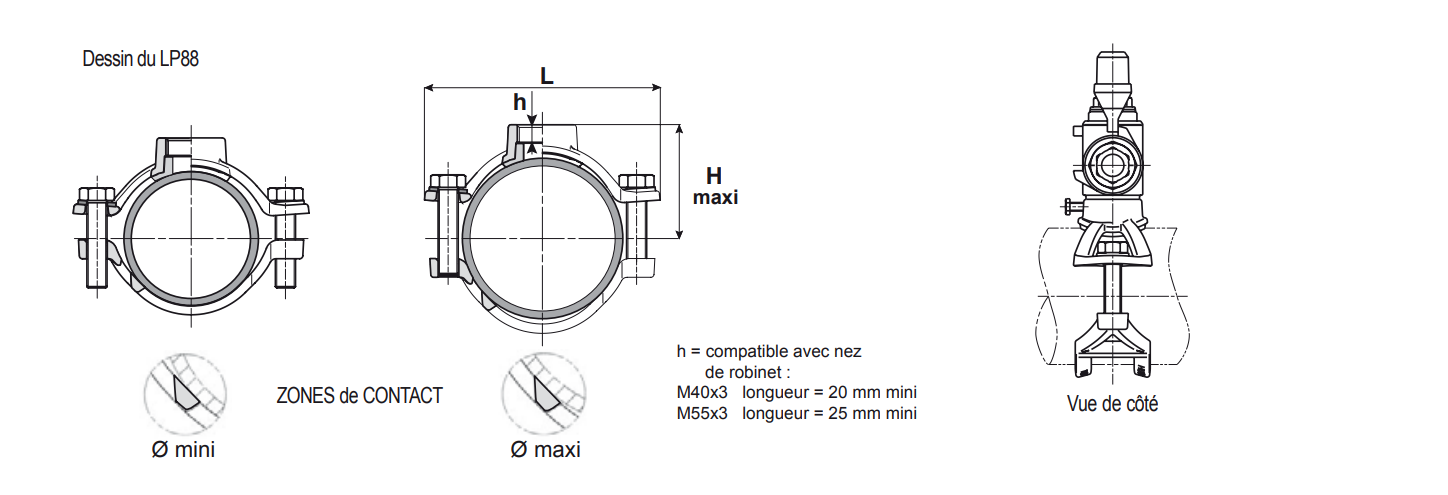

Collier Huot de prise en charge universel LP 88/89

Caractéristiques techniques des colliers de prise en charge universel LP88/89 Huot :

• PFA 16
• Revêtement de protection du corps époxy poudre 300 µm,
• Boulonnerie acier zingué bichromaté NF E 25-032 ou modèle spécifique avec vis inox A2 (304)
• vis 6 pans en acier inoxydable classe A2 (304)

Le collier Huot de prise en charge Large Plage 88/89 est doté d’une conception universelle qui lui permet d’avoir une structure globale rationnalisée par nature mais également d’optimiser la résistance mécanique au serrage. Ces caractéristiques du collier LP88 garantissent une parfaite adhérence des zones de contact du collier sur la conduite.

Le joint de sécurité installé dans le collier est un joint spécifique permettant une auto étanchéité avec un robinet Huot et évitant l’utilisation de bague métallique dans l’assemblage. Il permet également d’optimiser la liaison tube-collier en cas de dépressions.

Champs d’application :

• collier de prise en charge pour les canalisations fonte ductile,
• collier de prise en charge pour les canalisations fonte grise
• collier de prise en charge pour les canalisations acier,
• collier de prise en charge pour les canalisations PE80 PN16,
• collier de prise en charge pour les canalisations PE100 PN16,
• collier de prise en charge pour les canalisations PVC-U PN 16
• collier de prise en charge pour les canalisations PVC-U PN 25
• collier de prise en charge pour les canalisations PVC BI ORIENTE PN 16

Le serrage du collier Huot est assuré par deux vis qui facilitent la mise en œuvre sur les chantiers. Le collier. Le revêtement en époxy confère aux colliers Huot une stabilité mécanique et les protège de tout type de corrosion possible lors de l’utilisation.

Modèles de colliers HUOT :

• Collier Huot LP 88 avec vis de blocage pour une prise en charge verticale ou latérale,
• Collier Huot LP 89 sans vis de blocage pour une prise en charge latérale.

Gamme de colliers Huot LP 88 pour les canalisations PEHD, PVC et fonte:

• colliers Huot LP 88 pour les canalisations DN 32 PLAGE 38-42 mm
• colliers Huot LP 88 pour les canalisations DN 40 PLAGE 48-60 mm
• colliers Huot LP 88 pour les canalisations DN 50 PLAGE 59-71 mm
• colliers Huot LP 88 pour les canalisations DN 65 PLAGE 69-88 mm
• colliers Huot LP 88 pour les canalisations DN 80 PLAGE 88-109 mm
• colliers Huot LP 88 pour les canalisations DN 100 PLAGE 107-128 mm
• colliers Huot LP 88 pour les canalisations DN 125 PLAGE 132-152 mm
• colliers Huot LP 88 pour les canalisations DN 150 PLAGE 158-182 mm
• colliers Huot LP 88 pour les canalisations DN 175 PLAGE 192-207 mm
• colliers Huot LP 88 pour les canalisations DN 200 PLAGE 217-234 mm
• colliers Huot LP 88 pour les canalisations DN 225 PLAGE 240-267 mm
• colliers Huot LP 88 pour les canalisations DN 250 PLAGE 270-288 mm
• colliers Huot LP 88 pour les canalisations DN 275 PLAGE 292-311 mm
• colliers Huot LP 88 pour les canalisations DN 300 PLAGE 311-336 mm

Collier Huot de prise en charge mono-diamètre spécifique 88 P/89 P
Caractéristiques techniques des colliers de prise en charge 88 P /89 P Huot :

• PFA 16
• Revêtement de protection du corps époxy poudre 300 µm,
• Boulonnerie acier zingué bichromaté NF E 25-032 ou modèle spécifique avec vis inox A2 (304)
• vis 6 pans en acier inoxydable classe A2 (304)

Les colliers Huot 88P et 89 P sont des colliers conçus spécifiquement pour les conduites série ISO  de type PE (polyéthylène) et PVC dont la Pression Nominale (PN) est supérieure ou égale à 10 bar. Ils sont munis de talons de sécurité évitant tout excès de serrage. Cette conception permet d’assurer une parfaite adhérence des zones de contact sur toute la périphérie de la conduite.

Tout comme les colliers LP 88 et LP 89, le joint de sécurité installé dans le collier 88P et 89P est un joint spécifique permettant une auto étanchéité avec un robinet Huot et évitant l’utilisation de bague métallique dans l’assemblage. Il permet également d’optimiser la liaison tube-collier en cas de dépressions.

La sécurité de pose est favorisée par les talons solidaires du demi-collier haut évitant tout excès de serrage, en particulier sur les tubes de faible épaisseur.

Champs d’application :

• collier de prise en charge 88 P/89 P pour canalisation PVC Bi Orienté,
• collier de prise en charge 88 P/89 P pour canalisation PVC-U PN 10,
• collier de prise en charge 88 P/89 P pour les canalisations PVC-U PN 16
• collier de prise en charge 88 P/89 P pour les canalisations PVC-U PN 25,
• collier de prise en charge 88 P/89 P pour les canalisations PE80 PN 10,
• collier de prise en charge 88 P/89 P pour les canalisations PE80 PN 16,
• collier de prise en charge 88 P/89 P pour les canalisations PE100 PN 10
• collier de prise en charge 88 P/89 P pour les canalisations à PE100 PN 16.

Modèles :

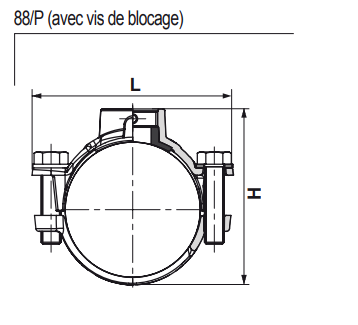

• Collier Huot 88 P avec vis de blocage pour une prise en charge verticale ou latérale,
• Collier Huot 89 P sans vis de blocage pour une prise en charge latérale.

Gamme de colliers Huot 88 P pour les canalisations PEHD, PVC et fonte:

• colliers Huot 88 P pour les canalisations DE  40
• colliers Huot 88 P pour les canalisations DE  50
• colliers Huot 88 P pour les canalisations DE  65
• colliers Huot 88 P pour les canalisations DE  75
• colliers Huot 88 P pour les canalisations DE  90
• colliers Huot 88 P pour les canalisations DE  110
• colliers Huot 88 P pour les canalisations DE  125
• colliers Huot 88 P pour les canalisations DE  140
• colliers Huot 88 P pour les canalisations DE  160
• colliers Huot 88 P pour les canalisations DE  200

Collier Huot d’obturation / de ballonnement universel LP 389
Caractéristiques techniques des colliers de prise en charge 88 P /89 P Huot :

• PFA 16
• Revêtement de protection du corps époxy poudre 300 µm,
• Boulonnerie acier zingué bichromaté NF E 25-032 ou modèle spécifique avec vis inox A2 (304)

Indispensable pour la fermeture d’un réseau provisoire, le collier de ballonnement LP 389 d’Huot peut être utilisé pour tous les tubes rigides de large plage. Il est résistant à une pression de 16 bars et son joint incorporé profilé et large assure l’étanchéité optimale sur toute la conduite.

Champs d’application :

• collier obturateur pour tuyau en fonte ductile,
• collier obturateur pour tuyau en fonte grise,
• collier obturateur pour canalisation acier revêtu,
• collier obturateur pour  canalisation PE 80 PN16,
• collier obturateur pour  canalisation PE 100 PN16,
• collier obturateur pour  canalisation PVC BI ORIENTE
• collier obturateur pour canalisation PVC-U PN 16
• collier obturateur pour  canalisation PVC-U PN 25

Gamme de colliers Huot LP 389 pour les canalisations PEHD, PVC et fonte:

• colliers Huot LP 389  pour les canalisations DN 40 PLAGE 48-60 mm
• colliers Huot LP 389  pour les canalisations DN 50 PLAGE 59-71 mm
• colliers Huot LP 389  pour les canalisations DN 65 PLAGE 69-88 mm
• colliers Huot LP 389  pour les canalisations DN 80 PLAGE 88-109 mm
• colliers Huot LP 389  pour les canalisations DN 100 PLAGE 107-128 mm
• colliers Huot LP 389  pour les canalisations DN 125 PLAGE 132-152 mm
• colliers Huot LP 389  pour les canalisations DN 150 PLAGE 158-182 mm
• colliers Huot LP 389  pour les canalisations DN 175 PLAGE 192-207 mm
• colliers Huot LP 389  pour les canalisations DN 200 PLAGE 217-234 mm
• colliers Huot LP 389  pour les canalisations DN 225 PLAGE 240-267 mm
• colliers Huot LP 389  pour les canalisations DN 250 PLAGE 270-288 mm
• colliers Huot LP 389  pour les canalisations DN 275 PLAGE 292-311 mm
• colliers Huot LP 389  pour les canalisations DN 300 PLAGE 311-336 mm
